নতুন ইজি-টু-ডিটাচ ইমপ্যাক্ট আইডলার

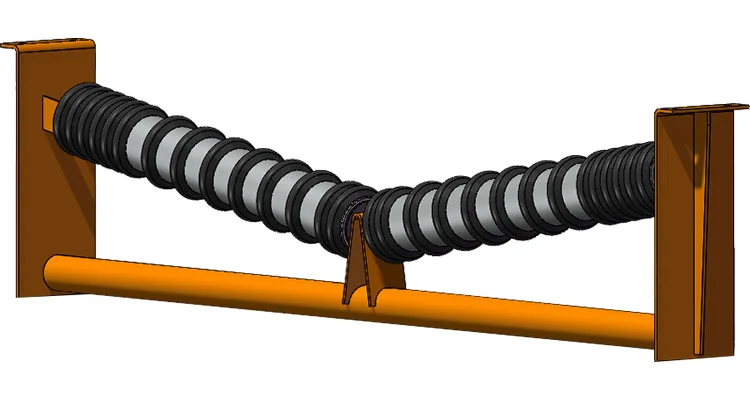

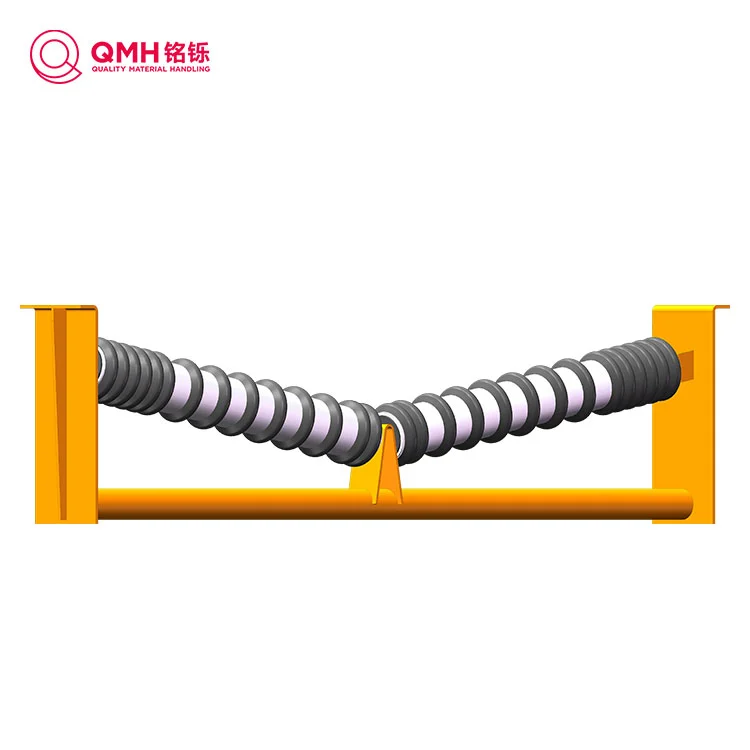

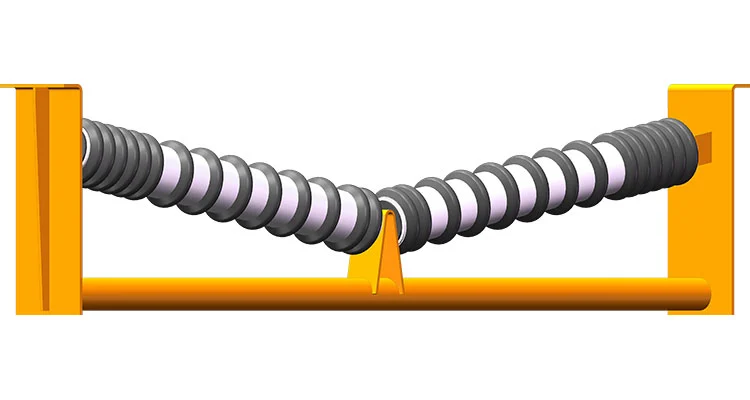

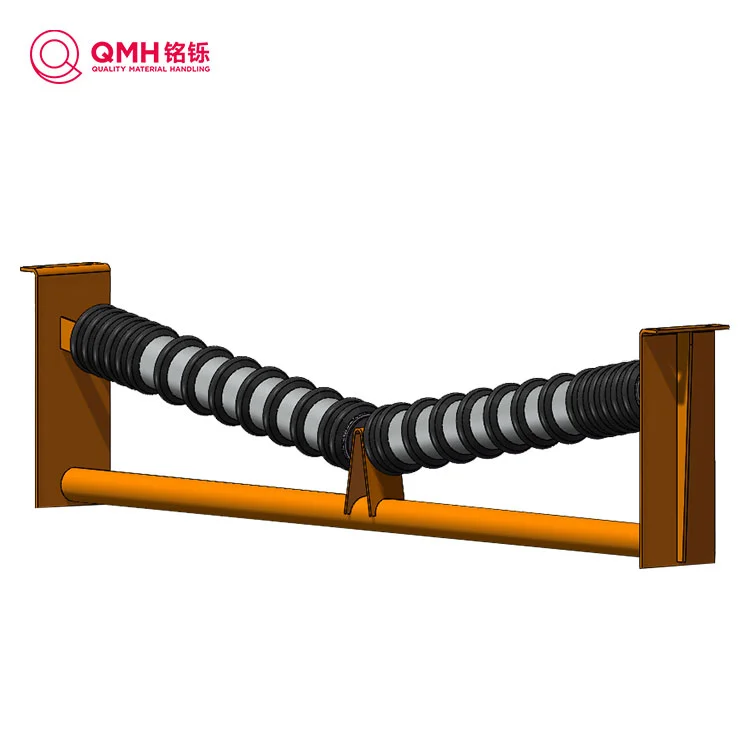

কাঠামোগত বৈশিষ্ট্য

এটিতে একটি খাঁজ-টাইপ সমর্থন বাফার কাঠামো রয়েছে যা সাইড আইডলার ইউনিটগুলির কমপক্ষে দুটি গ্রুপের সমন্বয়ে গঠিত। সাইড আইডলার ইউনিটের প্রতিটি গ্রুপের আইডলার পৃষ্ঠের উপরের প্রান্তের জেনাট্রিক্স হল একটি বাঁকযুক্ত কাঠামো যার বাইরের দিকটি উঁচু এবং ভিতরের দিকটি নিম্ন। সাইড আইডলার ইউনিটে একটি বাফার সাইড আইডলার, একটি সাইড সাপোর্ট এবং একটি মিডল সাপোর্ট রয়েছে। বাফার সাইড আইডলারের আইডলার প্রান্তটি নীচের প্রান্তে একটি ট্রানজিশন ব্লক দিয়ে দেওয়া হয় যাতে মধ্যম সমর্থনের খাঁজের সাথে একটি স্পষ্ট মিল তৈরি হয়। উচ্চ প্রান্তে আইডলার প্রান্তে একটি ট্রানজিশন প্লেট সরবরাহ করা হয় যা পার্শ্ব সমর্থনের ভিতরের দিকে বিচ্ছিন্নভাবে স্থির করা যায়।

দ্রুত প্রতিস্থাপন পদ্ধতি:ট্রানজিশন প্লেট এবং সাইড সাপোর্টের ম্যাচিং স্ট্রাকচার মুছে ফেলুন, এবং বাফার সাইড আইডলারের একপাশের আইডলার প্রান্তটি সাইড সাপোর্ট থেকে আলাদা হয়ে যাবে এবং সাইড সাপোর্টের ভেতরের দিক বরাবর নিচের দিকে সুইং করতে পারে, যাতে আইডলার পৃষ্ঠের উপরের প্রান্তের জেনারাট্রিক্স ধীরে ধীরে নিচের বেল্টের সারফেস থেকে আলাদা হয়ে যায়, তারপরে কনভেয়র তৈরি করার জন্য ট্রান্সফারেটিং ব্লক করা যায়। বাফার সাইড আইডলার অপসারণ সম্পূর্ণ করতে নীচের প্রান্ত এবং খাঁজ আলাদা করুন এবং ইনস্টলেশন অপারেশন বিপরীত করা যেতে পারে। মিডল আইডলার ইউনিটের জন্য, মিডল সাপোর্টের নিচের প্রান্তে ডিটাচেবল প্যাডের নিষ্কাশন নিয়ন্ত্রণ করে, বাফার মিডল আইডলার এবং মিডল সাপোর্টকে সামগ্রিকভাবে কমিয়ে দেওয়া হয়, যাতে আইডলার সারফেস কনভেয়র বেল্ট পৃষ্ঠ থেকে আলাদা করা হয় এবং বাফার মিডল আইডলারের দ্রুত প্রতিস্থাপন সম্পন্ন হয়।

সুবিধা

এটি ঐতিহ্যগত অনমনীয় আইডলার সিস্টেমের ত্রুটিগুলি পরিত্যাগ করে যা বিচ্ছিন্ন করা কঠিন এবং অদক্ষ, এবং অনলাইন সুবিধাজনক এবং দ্রুত প্রতিস্থাপন, বিচ্ছিন্নকরণ এবং রক্ষণাবেক্ষণ নিশ্চিত করতে পারে, রক্ষণাবেক্ষণ কর্মীদের শ্রমের বোঝা কমাতে পারে এবং আইডলারদের রক্ষণাবেক্ষণ এবং প্রতিস্থাপন দক্ষতা উল্লেখযোগ্যভাবে উন্নত করতে পারে।

নতুন সহজে অপসারণ করা বাফার আইডলারের কিছু সাধারণ বিস্তারিত প্রযুক্তিগত পরামিতি নিচে দেওয়া হল:

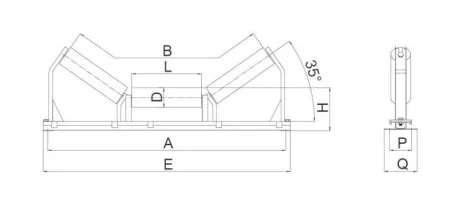

আকারের পরামিতি

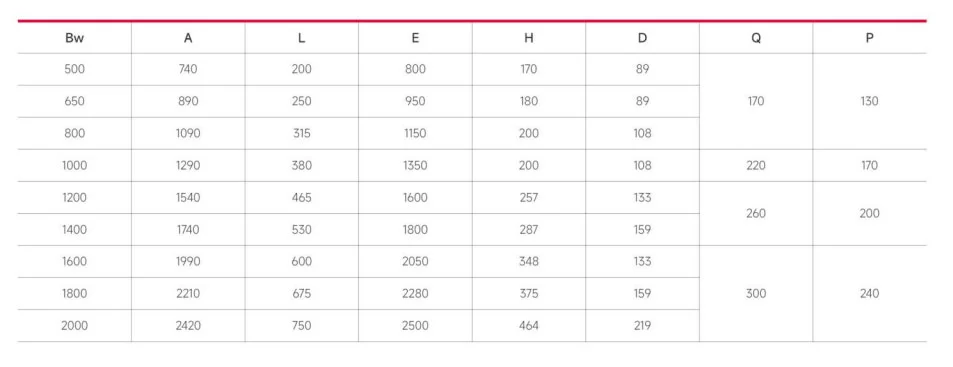

ব্যাস:চীনা জাতীয় পরিবাহক শিল্পের মান অনুযায়ী, 500mm-1400mm ব্যান্ডউইথ সহ বেল্ট কনভেয়রগুলির জন্য সাধারণ মানক ধরনের বাফার আইডলার ব্যাস হল φ89mm, φ108mm, φ133mm এবং φ159mm। প্রশস্ত-ব্যান্ডউইথ বেল্ট কনভেয়রগুলির আবির্ভাবের সাথে, বাফার আইডলারদের ব্যাসও বৃদ্ধির প্রবণতা রয়েছে। উদাহরণস্বরূপ, কিছু বড় খনি বা বন্দরের পরিবাহকগুলিতে, বড় ব্যাসের বাফার আইডলার, যেমন φ219 মিমি, ব্যবহার করা যেতে পারে।

দৈর্ঘ্য:বিভিন্ন ব্যান্ডউইথ সহ কনভেয়রদের জন্য বাফার আইডলারের দৈর্ঘ্যও আলাদা। সাধারণগুলি হল: 500 মিমি ব্যান্ডউইথ সহ কনভেয়র, বাফার আইডলারের দৈর্ঘ্য প্রায় 190 মিমি; 650 মিমি ব্যান্ডউইথ সহ পরিবাহক, দৈর্ঘ্য প্রায় 240 মিমি; 800 মিমি ব্যান্ডউইথ সহ পরিবাহক, দৈর্ঘ্য প্রায় 305 মিমি; 1000 মিমি ব্যান্ডউইথ সহ পরিবাহক, দৈর্ঘ্য প্রায় 375 মিমি; 1200 মিমি ব্যান্ডউইথ সহ পরিবাহক, দৈর্ঘ্য প্রায় 455 মিমি; 1400 মিমি ব্যান্ডউইথ সহ পরিবাহক, দৈর্ঘ্য প্রায় 525 মিমি।

কর্মক্ষমতা পরামিতি

ড্র্যাগ সহগ:সাধারণত 0. 022 এর বেশি হতে হবে না, চমৎকার নতুন এবং সহজে অপসারণ করা বাফার আইডলারগুলি সরানো সহজ। বল সহগ ≤0 হতে পারে। 018, যা কার্যকরভাবে পরিবাহকের শক্তি খরচ কমাতে পারে।

রেডিয়াল রানআউট:রেডিয়াল রানআউট সাধারণত ≤0 হতে নির্দিষ্ট করা হয়। 7 মিমি, এবং আরও ভাল মানের পণ্যগুলি ≤0 এ নিয়ন্ত্রণ করা যেতে পারে। আইডলারের মসৃণ অপারেশন নিশ্চিত করতে এবং পরিবাহক বেল্টের পরিধান কমাতে 5 মিমি।

ঘূর্ণন প্রতিরোধের:ঘূর্ণন প্রতিরোধের সাধারণত ≤1N হওয়া প্রয়োজন, এবং ভাল পণ্য ≤1 পৌঁছতে পারে। 9N. ছোট ঘূর্ণন প্রতিরোধের পরিবাহক অপারেটিং দক্ষতা উন্নত করতে সাহায্য করে।

অক্ষীয় লোড:অক্ষীয় লোড ক্ষমতা অবশ্যই ≥20000N পূরণ করতে হবে যাতে বস্তুগত প্রভাব এবং পরিবাহক বেল্ট টেনশনের শিকার হলে আইডলারটি অক্ষীয়ভাবে স্থানচ্যুত বা ক্ষতিগ্রস্ত না হয়।

অক্ষীয় স্থানচ্যুতি:অক্ষীয় স্থানচ্যুতি 0. 5-0 এর মধ্যে নিয়ন্ত্রণ করা উচিত। 7 মিমি, এবং উচ্চ-মানের পণ্য ≤0 হতে পারে। 25-0। অপারেশন চলাকালীন এবং পরিবাহক বেল্টের স্বাভাবিক ক্রিয়াকলাপকে প্রভাবিত করা থেকে আইডলারকে প্রতিরোধ করতে 3 মিমি।

1. উপাদান এবং পরিবেশগত অভিযোজন পরামিতি

অলস উপাদান:বেশিরভাগ পলিমার উপকরণ ব্যবহার করা হয়, যা ওজনে হালকা এবং ইস্পাতের এক-সপ্তমাংশের নির্দিষ্ট মাধ্যাকর্ষণ থাকে। ইডলারের ওজন সাধারণ অলসদের তুলনায় প্রায় অর্ধেক, ছোট ঘূর্ণন জড়তা এবং বেল্টের সাথে ছোট ঘর্ষণ সহ। একই সময়ে, এটিতে ভাল পরিধান প্রতিরোধের, স্ব-তৈলাক্তকরণ কর্মক্ষমতা, অ্যান্টি-স্ট্যাটিক কর্মক্ষমতা, জারা প্রতিরোধ এবং শিখা প্রতিরোধী কর্মক্ষমতা ইত্যাদি রয়েছে এবং খনির, কয়লা, সিমেন্ট, বিদ্যুৎ, ধাতুবিদ্যা, বিল্ডিং উপকরণ, রাসায়নিক শিল্প এবং অন্যান্য শিল্পের কঠোর কাজের পরিবেশের সাথে খাপ খাইয়ে নিতে পারে।

ভারবহন:সাধারণত, বড় ক্লিয়ারেন্স গভীর খাঁজ বল ডবল সিল বিয়ারিং নির্বাচন করা হয়, যা idler আদর্শ স্ট্যাটিক ভারসাম্য এবং গতিশীল ভারসাম্য থাকতে পারে. এর অপারেটিং তাপমাত্রা পরিসীমা প্রশস্ত, সাধারণত -40℃-90℃।

2. কর্মক্ষমতা পরামিতি sealing

সিলিং পদ্ধতি:তাদের বেশিরভাগই গোলকধাঁধা সিলিং কাঠামো গ্রহণ করে, যা কার্যকরভাবে অমেধ্যকে প্রভাবিত করা থেকে অমেধ্য, জল এবং বায়ু প্রতিরোধ করতে পারে। আইডলারের ভিতরে ক্ষয় ভারবহনের পরিষেবা জীবনকে প্রসারিত করে।

3. দ্রুত পরিবর্তন ফাংশন সম্পর্কিত পরামিতি

সাইড idler disassembly ক্লিয়ারেন্স:দ্রুত-পরিবর্তন ফাংশন সহ সাইড আইডলার ইউনিটের জন্য, ট্রানজিশন প্লেটের ম্যাচিং স্ট্রাকচার এবং সাইড সাপোর্ট ডিস্যাসেম্বল করার পরে, বাফার সাইড আইডলারের একপাশের আইডলার প্রান্তটি সাইড সাপোর্ট থেকে আলাদা হয়ে যায় এবং সাইড সাপোর্টের ভিতরের দিক বরাবর নিচের দিকে সুইং করতে পারে, যাতে আইডলারের উপরের প্রান্তের জেনাট্রিক্সটি নিম্নতর পৃষ্ঠের থেকে আলাদা করা যায়। অপারেটিং ক্লিয়ারেন্স সাধারণত ট্রানজিশন ব্লকের উত্তোলন এবং খাঁজ পৃথকীকরণ ক্রিয়াকলাপ সহজতর করার জন্য প্রয়োজন হয়।

মধ্যম idler disassembly উচ্চতা:মিডল আইডলার ইউনিটে, মিডল সাপোর্টের নীচের প্রান্তে অপসারণযোগ্য প্যাডের নিষ্কাশন নিয়ন্ত্রণ করে, বাফার মিডল আইডলার এবং মিডল সাপোর্টকে সামগ্রিকভাবে কমিয়ে দেওয়া হয়, যাতে আইডলার পৃষ্ঠটি পরিবাহক বেল্টের পৃষ্ঠ থেকে আলাদা করা হয়। সাধারণত প্রয়োজনীয় কম উচ্চতা নিশ্চিত করতে পারে যে পুরানো বাফার মিডল আইডলারটি দ্রুত প্রতিস্থাপন সম্পূর্ণ করার জন্য নিচ থেকে উপরে মাঝারি সমর্থনে এমবেডেড খাঁজ থেকে পুরোপুরি আলাদা করা যেতে পারে।
